CCH直通接头系列（符合RoHS指令）

CCH直通接头7A＆10A＆13A用于连接高温部（浴室）接口，母头用于供暖系统。
止水栓用于连接供暖・高温部(浴室)起止水作用。
本产品实现了轻量化。安装则同之前的金属产品一样使用CCH夹

各系列・应用实例

MAXIN JOINT® CCH 型接头性能规格

项目 规格
支管强度 当接头连接热源机时，支管所能承受的向上/向下力的強度 N・cm 1,600以上
坠落试验 从1米高度掉落至水泥地面 – 性能无异常
转把操作扭矩 转动转把从而开闭阀门时的扭矩 N・cm 70以下
转把可承受扭矩 转把转动时的极限扭矩 N・cm 400以下
水压限度 接头可承受的内部水压 KPa 290以下
压力损失 将接头连接压力计，测量送水时因压力差而造成的压力损失

（送水量：4L/min）

 KPa 11以下
冻结试験 在接头内部及其连接的管道内注满水，在密闭的状态下冻结 – 性能无异常
冷热交替实验 送水温度10℃(2.5min)⇔80℃(2.5min)交替27,000次循环，确认密封性 – 未有漏水现象
耐候性試験 实施耐候性試験3,000Hr、确认强度变化 ％ 强度降低量在15%以内
耐药性实验 将样本置于椭圆体治具上、表面涂抹粘着剂确认有无异常 – 性能无异常

防冻裂机能的操作方式

为了能在寒冷地区也正常使用，本产品添加了防冻裂功能。

操作方法如下。

（1）通常使用状态 产品交货时状态如右图所示。 请以此状态进行使用。





（2）防冻裂机能激活后 接头内冻结时，向提请下方移动，防止结冰裂。 ※请勿拆卸或C环。



（3）恢复后正常状态方法在接头内结冰后，手将提提需要提升推回原位。 注1）由施工负责人负责进行。 注2）请勿使用工具（狮子、刀等）操作。 注3）本技能在接头内压超过8kgf时开始运作。













侧扣式　线束固定具

CCH型接头（符合RoHS指令）

Maxin Joint®CCH型接头用于取暖设备的管道。 采用CCH夹子的方式连接热源机。  通过Maxin Joint®CCH的各个系列的组合实现施工效率的提升

CCH 4P型接头
CCH 2P型接头



特点

1.实现轻量化
重量比金属制品轻70%左右，作业效率提升！
2.保温材不要
活用树脂材料的特性提升隔热效果
形状可定制，方便设计
3.具有防冻裂功能→防冻裂功能的操作方式
即使内部的水冻结也不会损坏。
4.CCH夹子的高兼容性
可通过CCH夹子简单地连接上热源机（使用CCH clip 16A）

产品线
CCH 2P型接头
CCH 3P型接头
CCH 4P型接头
CCH 5P型接头
CCH 6P型接头

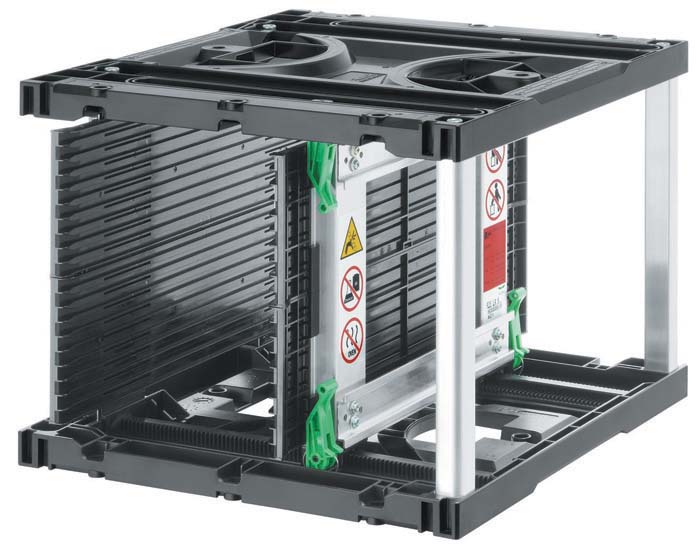

Supper Nikko-Rack系列 Supper Nikko-Rack

特征

  • 基板宽幅调整速度No.1。 谁用短短5秒钟完成调整。 （齿轮齿条与AJ Slop功能）
  • 树脂。 原有产品强化30%。
  • 无铅。 可承受回流焊焊基板（135°C/165°C）
  • 增加完成速度。 本公司半合状态出货，节约运输费用，简化的工序，比以往的货物的完成时间缩短了70%。
  • 上下自由反转使用。

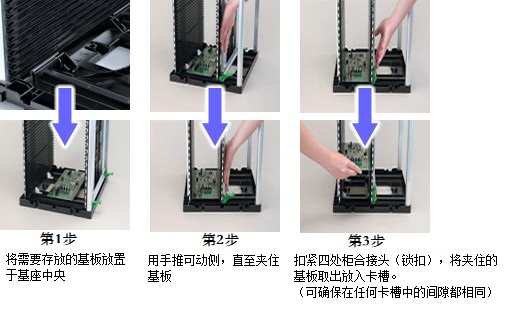

谁都能在5秒内完成的宽幅调整

选择购买项

  • 弹簧式阻止棒
  • 按字母编号
  • L=400mm圆周（比上下底座长）
  • 4根支柱规格

产品尺寸表（单位：mm）

型号 导轨耐热温度     （以下） 宽度调整方式 外形尺寸 收纳宽度AJ 基准位置 节距 收纳片数 重量（kg） Size 基座材质 反转使用 阻止棒（选购项）
L（深） W（宽） H（高） A B
N25 60℃ R&P 355 320 563 50～255 34 34 10 50 3.9 M 树脂 ○ L＝548
R25 135℃ R&P 355 320 563 50～255 34 34 10 50 3.9 树脂 ○ L＝548
SR25 165℃ R&P 355 320 563 50～255 34 34 10 50 3.9 树脂 ○ L＝548

*以组合单元出货（在客户处需简易组装）。成品组装出货作为选购项对应。 *上下料架的导电阻抗值为1×10³＜Rx＜1×10⁹Ωcm（根据弊社测量方法得出）。 导电阻抗值根据型号不同而不同。详细内容，请向弊社咨询。 *收纳最大基板宽度的推荐值比【收纳宽度AJ】-1mm。 *可平行移动（一触式调整）的上下料架采用“R&P”宽度调整方式。 *“R&P”方式，带有谁都可以简单调整宽度的AJ Slop功能。

Supper Nikko-Rack系列 专用选购项：上下料架用防尘外套

将基板和上下料架与异物隔离！从静电中保护重要的基板、保持上下料架的清洁。

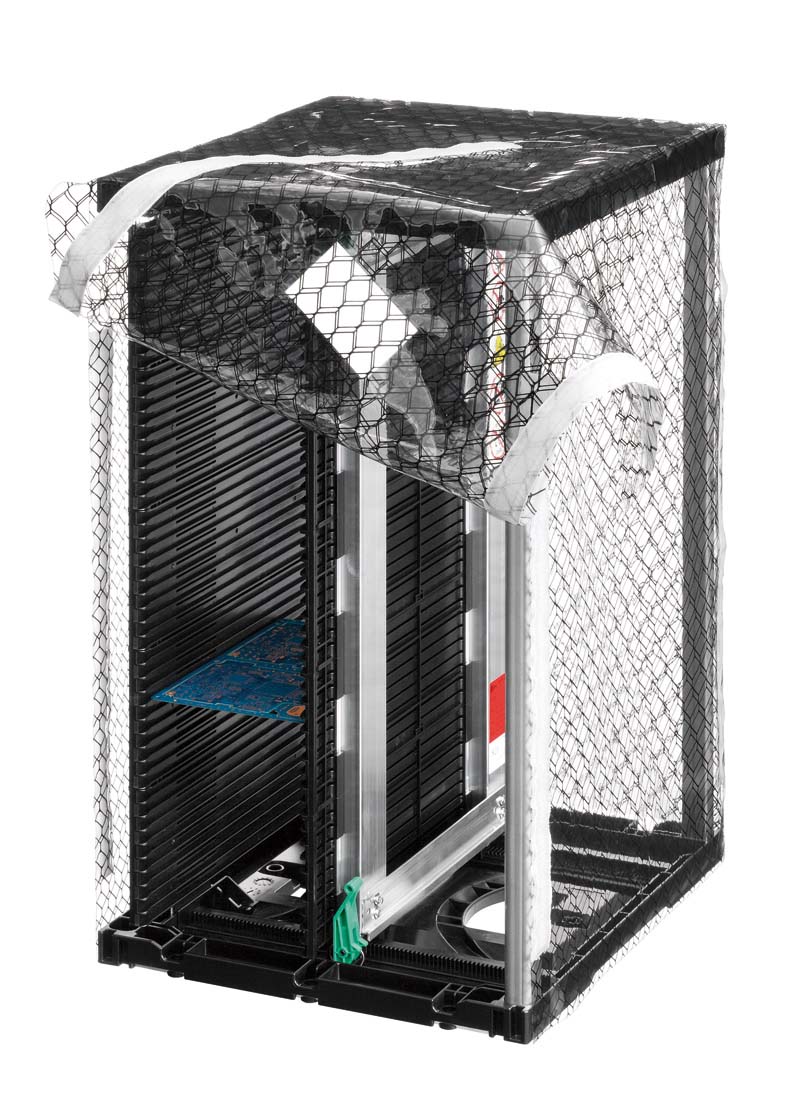

上下料架用防尘外套

  • 防尘外套的表面和里面“两面”都具有导电性
  • 用在NIX制造的上下料架上刚刚好
  • 魔术贴也具有导电性
  • 对应RoHS指令
使用魔术贴的部分可以开闭，方便基板的放入拿出。 防尘外套适合上下料架的尺寸 基板放入拿出的方向指示标志

基本规格

型号 NA-1
导电阻抗值 防尘外套   2.7×10⁶Ω　JIS　K-6911*
魔术贴    　1.3×10⁷Ω　JIS　L-1094*
外形尺寸 W320（±2%）×L355（±2%）×H563（±2%）mm

*仅是测量值，并非弊社的保证值。

Supper Nikko-Rack系列 专用选购项：上下料架用台车

  • 轻量
  • 不使用时可以叠放在一起节省收纳空间
  • 可以定制L，LL大小上下料架用的台车
  • 使用导电性脚轮
1台料架用 2台料架用

基本规格

1台料架用 2台料架用
外形尺寸 385W×350D×135H（ｍｍ） 385W×675D×135H（ｍｍ）
重量 约2.8kg 约3.5kg
放置上下料架时 放置2台上下料架时

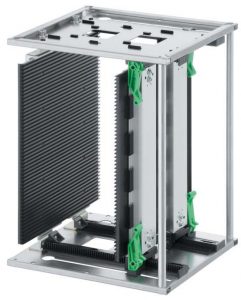

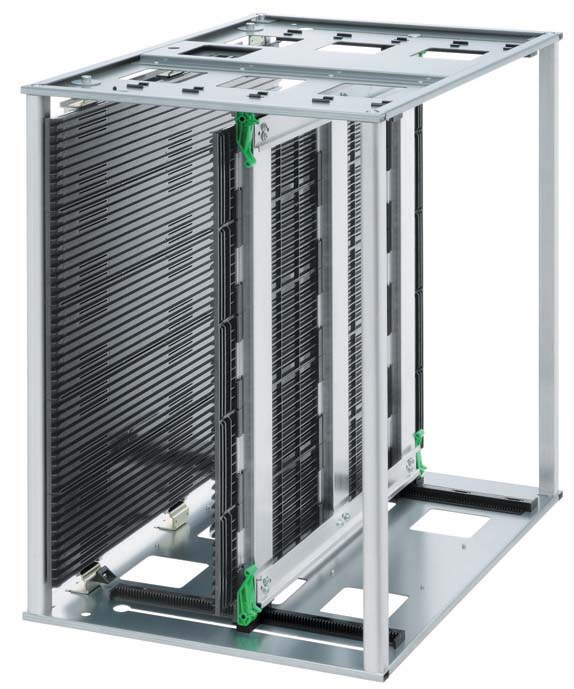

Nikko-Rack 系列 一键式调节型

实现了高精度高品质。谁都可以简单正确地进行宽度调整。产品采用齿轮齿条式平行并连动的移动方式、调节料架的宽幅仅需要5秒钟即可完成。回流焊加热后的基板根据导轨的构造、可以从135℃与165℃两种产品之间进行选择。（注）耐热温度仅仅是导轨表面可承受的温度、并非上下料架整体的耐热温度。不可以在炉里使用。对应各个设备厂商的标准规格。（注）采用时、请先确认规格。简单调节宽幅类型在行业内最轻量。优良的精度与品质、产品无变形、达到了压倒性的业绩。AJ Slop 为标准配件。”

选购项

  • 4根支柱规格（S，M size），L size以上4根支柱为标准规格。
  • 簧式阻止棒
  • 导轨数字标签（有的产品无法使用，请事先向NIX咨询）
  • 收纳宽度对应20mm～460mm

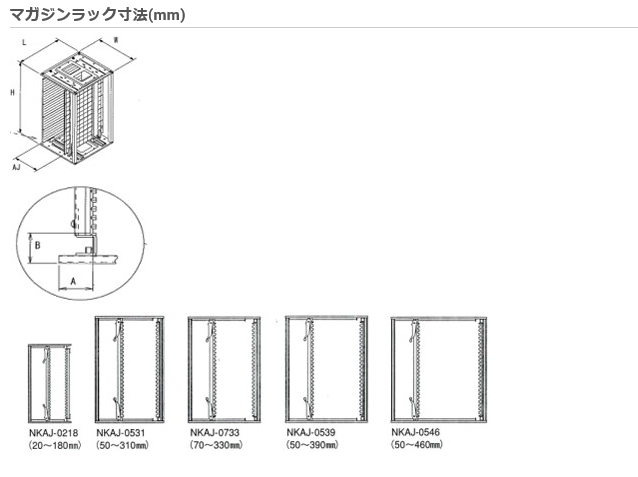

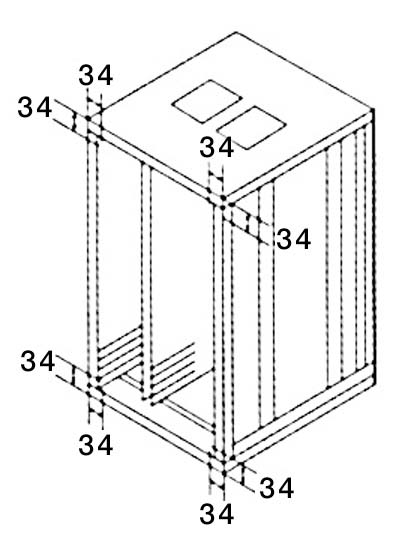

上下料架的尺寸（mm）

产品尺寸表（单位：mm)

型号 导轨耐热温度     （以下） 宽度调整方式 外形尺寸 收纳宽度AJ 基准位置 节距 收纳片数 重量（kg） Size 基座材质 反转使用 阻止棒（选购项）
L（深） W（宽） H（高） A B
★NKAJ-0211N･G 60℃ R&P 160 160 395 20～110 22.5 34 8 40 1.9 S 金属 × L=383
★NKAJ-0211R-AL・G 135℃ R&P 260 165 270 20～110 20 34 4 50 1.6 金属 × L=258
NKAJ-0218R・G 135℃ R&P 210 230 315 20～180 22 34 5 50 1.7 金属 ○ L=303
NKAJ-0525N・G 60℃ R&P 355 320 563 50～255 34 34 10 50 5.2 M 金属 ○ L=557
NKAJ-0525R･G 135℃ R&P 355 320 563 50～255 34 34 10 50 5.2 金属 ○ L=557
NKAJ-0525SR・G 165℃ R&P 355 320 563 50～255 34 34 10 50 5.2 金属 ○ L=557
NKAJ-0531R・G 135℃ R&P 535 380 570 50～310 34 41 10 50 9.4 L 金属 × L=564
NKAJ-0531SR･G 165℃ R&P 535 380 570 50～310 34 41 10 50 9.4 金属 × L=564
★NKAJ-0531RE・G 135℃ R&P 535 380 570 50～310 34 41 12.5 40 11.4 金属 × L=564
NKAJ-0531R-34×34・G 135℃ R&P 535 380 563 50～310 34 34 10 50 9.4 金属 ○ L=557
NKAJ-0531SR-34×34･G 165℃ R&P 535 380 563 50～310 34 34 10 50 9.4 金属 ○ L=557
NKAJ-0733R・G 135℃ R&P 460 400 565 70～330 35 35 10 50 8.8 YL 金属 ○ L=557
NKAJ-0733SR･G 165℃ R&P 460 400 565 70～330 35 35 10 50 8.8 金属 ○ L=557
NKAJ-0733R-34×34･G 135℃ R&P 460 400 563 70～330 34 34 10 50 8.8 金属 ○ L=557
NKAJ-0733SR-34×34･G 165℃ R&P 460 400 563 70～330 34 34 10 50 8.8 金属 ○ L=557
NKAJ-0539R･G 135℃ R&P 535 460 570 50～390 34 41 10 50 10.5 LL 金属 × L=564
NKAJ-0539SR･G 165℃ R&P 535 460 570 50～390 34 41 10 50 10.5 金属 × L=564
NKAJ-0539R-34×34･G 135℃ R&P 535 460 563 50～390 34 34 10 50 10.5 金属 ○ L=557
NKAJ-0539SR-34×34･G 165℃ R&P 535 460 563 50～390 34 34 10 50 10.5 金属 ○ L=557
NKAJ-0546R･G 135℃ R&P 535 530 563 50～460 34 34 10 50 12.3 XL 金属 ○ L=557
NKAJ-0546SR･G 165℃ R&P 535 530 563 50～460 34 34 10 50 12.3 金属 ○ L=557
NKAJ-0525R-G400 135℃ R&P 400 320 563 50～255 34 34 10 50 6.8 金属 ○ L=557
NKAJ-0531R-G400 135℃ R&P 400 380 563 50～310 34 34 10 50 7.6 金属 ○ L=557
NKAJ-0733R-G400 135℃ R&P 400 400 563 70～330 34 34 10 50 7.8 金属 ○ L=557

*★为特制品。

*以组合单元出货（在客户处需简易组装）。成品组装出货作为选购项对应。

*上下料架的导电阻抗值为1×10³＜Rx＜1×10⁹Ωcm（根据弊社测量方法得出）。

导电阻抗值根据型号不同而不同。详细内容，请向弊社咨询。

*收纳最大基板宽度的推荐值比【收纳宽度AJ】-1mm。

*可平行移动（一触式调整）的上下料架采用“R&P”宽度调整方式。

*“R&P”方式，带有谁都可以简单调整宽度的AJ Slop功能。

Nikko-Rack系列 双重调整类型

中央使用阻止棒时、最多可收纳200片基板。（对应宽幅30～100mm的基板）

可在M size装载机、卸载机上使用。基准位置相同、可反转使用。回流焊加热后的基板根据导轨的构造、可以从135℃与165℃两种产品之间进行选择。
（注）耐热温度仅仅是导轨表面可承受的温度、并非上下料架整体的耐热温度。不可以在炉里使用。
对应各个设备厂商的标准规格。
（注）采用时、请先确认规格。优良的精度与品质、产品无变形、达到了压倒性的业绩。标准规格为4根支柱。



选购项

  • 弹簧式阻止棒
  • 导轨数字标签

产品尺寸表（单位：mm）

型号 导轨耐热温度     （以下） 宽度调整方式 外形尺寸 收纳宽度AJ 基准位置 节距 收纳片数 重量（kg） Size 基座材质 反转使用 阻止棒（选购项）
L（深） W（宽） H（高） A B
NKAJ-0310N3-WG 60℃ 螺丝 355 320 563 30～101 34 34 10 100 6.6 M 树脂 ○ L=548
NKAJ-0310R3-WG 135℃ 螺丝 355 320 563 30～101 34 34 10 100 6.7 树脂 ○ L=548
NKAJ-0310SR3-WG 165℃ 螺丝 355 320 563 30～101 34 34 10 100 6.7 树脂 ○ L=548

低型上下料架

标准Nikko-Rack系列产品都可以对应。高度可制作为263mm，363mm，463mm。



  •  导轨的高度单位为100mm，因此可以做100mm倍数的高度。
  • 轻量化，对应需要收纳的数量（10片单位）定制。
  •  简单调节宽幅类型与螺丝调节类型都可以制作。



产品尺寸表（单位：mm）

型号 收纳宽度AJ 收纳片数 外形尺寸 节距 阻止棒（选购项）
L（深） W（宽） H（高）
R25-L4 50～255 20 355 320 263 10 L=248

定制上下料架系列 耐热料架

全金属制。导轨使用铝合金或不锈钢。与标准的0525系列产品同样规格。可适用于高温槽。

  • 回流焊后不用冷却，可以直接插入基板。
  • 与0525系列的大小，基准位置相同，可在装载机卸载机上使用。
  • 导轨间有缝隙，通风性良好，实现均一的温度分布，适用于高温的干燥炉。
  •  宽幅调整方式为螺丝调节型。
  • 其他尺寸0531，0539，0546也可以定做。

产品尺寸表（单位：mm）

型号 收纳宽度AJ 收纳片数 外形尺寸
L（深） W（宽） H（高）
NKLH-0525AL 50～250 50 355 320 562
NKLH-0525SU 50～250 50 355 320 562
