NKS线夹
作者：nix-china
DR卡扣式旋转阻尼器系列 （双向轴）
特征
- 应为是以子母扣方式，可以简单的推入可以安装
- 整体安装的设计，使安装更加简单方便
- 因为兼具门轴功能，所以门轴就可以不用安装。
※请在商讨时，事先确认详细的规格说明
实用例：操作阻尼角度调整机构
产品规格
| 品号 | 本体色 | 軸色 | 定格扭力（cN・m） | |
| 标准型 | 含齿轮型 | |||
| NRT-NC1-100 | NRT-NC1-100-G05 | 黑色 | 黑色 | 0.10±0.05 |
| NRT-NC1-100-G08 | ||||
| NRT-NC1-200 | NRT-NC1-200-G05 | 淡灰色 | 0.20±0.07 | |
| NRT-NC1-200-G08 | ||||
| NRT-NC1-300 | NRT-NC1-300-G05 | 深灰色 | 0.30±0.08 | |
| NRT-NC1-300-G08 | ||||
注）定格扭力是、温度23℃、20rpm时的值。
| 安装齿轮规格 | ||
| 使用 | G05 | G08 |
| 品号 | 0512S | 0811S |
| 种类 | 标准平齿车 | |
| 齿形 | 渐开线并齿 | |
| 模块 | 0.5 | 0.8 |
| 压力角 | 20° | 20° |
| 齿数 | 12 | 11 |
| 基准螺距圆直径 | 6.0 | 8.8 |
| 齿轮厚度 | 3.5 | |
磁吸式门碰 CM-2
特点
- 利用磁铁吸力固定
- 节约空间
- 从前方插入即可完成安装
材質
外壳：尼龙6 難燃性UL94V-2
磁铁：异性铁氧体(CM-2B)､钕铁硼磁铁(CM-2UB)
磁轭：SPC
色：黒
※订购前请先确认产品的详细规格。
应用实例：橱柜柜门开合部
製品仕様
| 品番 | 参考吸着力N | 包装単位 |
| CM-2B | 3.9 | 200 |
| CM-2UB | 6.9 |
磁吸式门喷
特点
- 橱柜的接触方式为压入式或卡入式
- 不易从橱柜脱落
- 橱柜・磁轭可灵活地开合，且吸附稳固
吸着力：24.5±5N（敝司测定值)
色：乳白色 ※订购前请先确认产品的详细规格。
应用实例：橱柜柜门开合部
材质
外壳：POM
磁铁：铁氧体
磁轭：SPCC
NS 门碰
特点
- 门一侧的挂钩部、没有使用撞钟式，而是采用薄壁式的设计,且不受毛刺影响。
- 锁定时即便将门强行拉开也不会破坏门闩
材质
外壳: 尼龙 6 难燃性UL94V-2
磁铁: 异性铁氧体(CM-2B), ,钕铁硼磁铁(CM-2UB)
磁轭: SPC
色：黑
※订购前请先确认产品的详细规格。
应用实例：橱柜柜门开合部
产品规格
| 品番 | 开闭声音 | 包装単位 |
| NS-2 | 有 | 500 |
主要对应表面贴装机厂商
| 表面贴装机厂商 | 表面贴装机机种名 | 无印字功能标签送料器机种名 | 对应GMP模块 | ||
| GMP01-001 *注1 | GMP02-001 *注2 | LMG *注3 | |||
| JUKI | KE700/1000/2000/3000(机械式送料器机种） | AMPJ01-001 | △ | ○ | ○ |
| FX系列，KE3000（电动送料器机种） | AMPJF01-001 | △ | ○ | ○ | |
| FUJI | NXT, NXTⅡ, AIM, AIMEX, XPF | AMPFN02-001 | △ | ○ | ○ |
| NXT, NXTⅡ, AIM, AIMEX, XPF | AMPFN02-002 *附有卷轴架 | △ | ○ | ○ | |
| QP2, QP3, XP | AMPF01-001 | × | ○ | ○ | |
| IP | AMPF01-001 | × | × | ○ | |
| YAMAHA | YV100, XG100, YG100/88 | AMPY01-001 | × | ○ | ○ |
| YS12, YS12F, YS24X, YS88, YS100, YSM-40 | AMPYS01-001 | × | ○ | ○ | |
| Panasonic | CM402, 602, 212, 101, DT401, CM212, NPM | AMPPC02-001 | 仅对应长24～44mm的标签 | 仅对应长3～14mm的标签 | ○ |
| MPAV2, MPAG3, MSF, MCF, BM | AMPP02-001 | × | ○ | ○ | |
- 注1.GMP01-001的适用标签尺寸为标签衬纸宽3～42mm 标签长3～50mm（AMPPC02-001为24～44mm）。
- 注2.GMP02-001的适用标签尺寸为标签衬纸款3～42mm 标签长3～35mm（AMPPC02-001为3～14mm）。
- 注3.LMG是GMP01或02不能适用尺寸的定制模块。 △为例外，另请向NIX咨询。

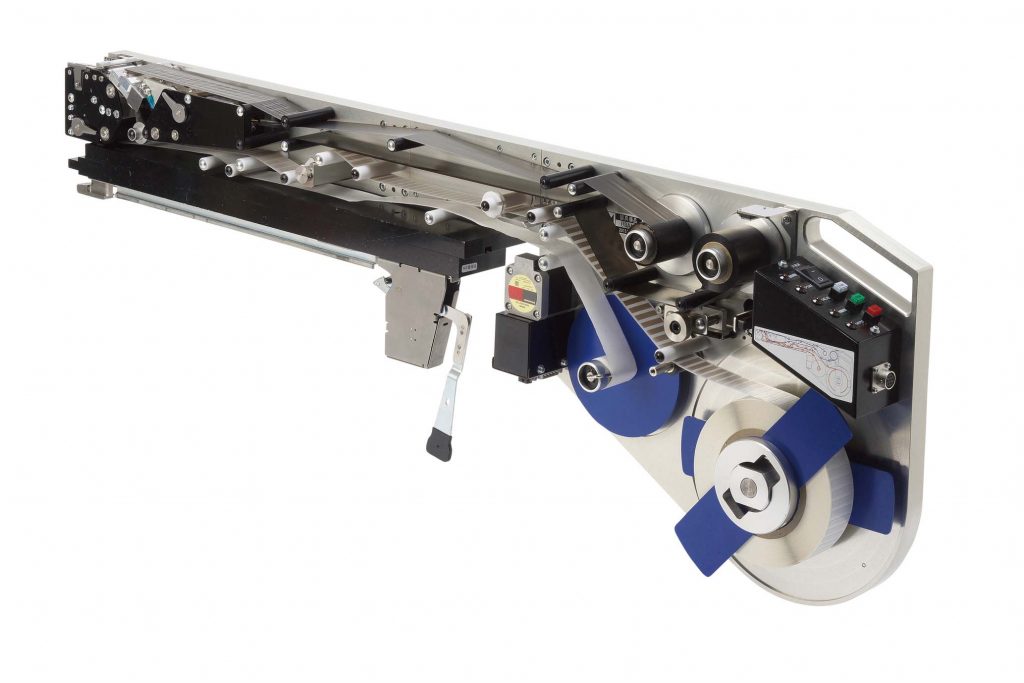

无印字功能送料盒-AMP系列
［规格］
- 型号：AMP
- 标签形状：贯穿形侧面1面或复数列（不可使用连续纸）
- 标签尺寸：宽3～约38mm，长3～50mm
- *随表面贴装机机种及衬纸左右空白而有差异。
- 标签输送速度：可从30，53，95mm/sec中选择
- 标签剥离单元：需要GMP模块 1个/AMP 1台。*GMP模块有2种。
- 电源：利用接头直接从表面贴装机连接电源
- *由于表面贴装机的机种不同，也有需要另接电源的情况。请向NIX咨询。
标签剥离待机状态
打印规格
| 打印方式 | 热传导 |
| 解像度 | 600dpi |
| 最大印字范围 |
最大宽38.1mm 最大长18mm |
| 对应打印标签 | Windowsx2000， XP对应带操作杆 |
| 通信 接口电路 |
Ethernet |
有印字功能送料盒-NPOD系列
［打印机规格］
- 型号：NPOD
- 打印方式：600dpi热转印
- 最大印字范围：最大宽度40mm 最大长度30mm
- 通信接口：可选择Ethernet或RS-232C
- 附属WindowsXP，VISTA，7（32，64位）打印驱动程序
- 搭载打印机内置指令及字体（可以定制客户软件）
- 附带外部输入输出用接插件（DSUB 15芯）
［标签及色带规格］
- 标签形状类型：贯穿形侧面1面标签（不可使用连续纸）
- 标签尺寸：宽4～40mm，长4～30mm
- 标签衬纸宽：10～45mm
- 标签卷尺寸：最大外径200mm 纸管内径76.2mm
- 适用标签：NIX制STATINIX抗静电聚酰亚胺
- 适用色带：最大色带幅度50mm×300m（DK620系列）

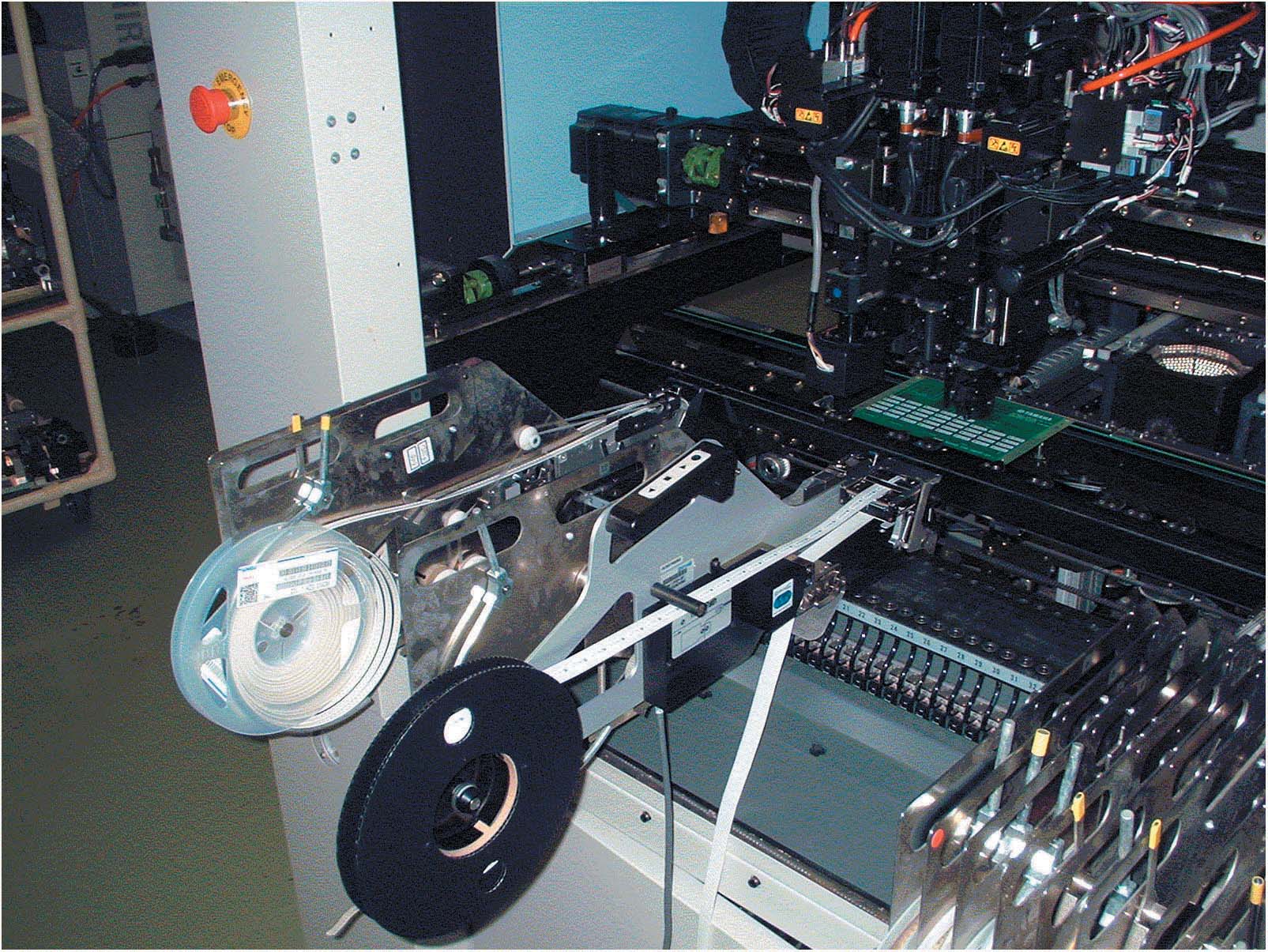

表面贴装机用标签送料盒
- 从标签的手工粘贴改进为自动粘贴，消减了人工费和工时！
- 使用现存的表面贴装机，就可以自动粘贴标签。
- 使用表面贴装机的功能，可以高速，高精度地粘贴。
- 与标签专用粘贴机相比，具有低价，省空间的优点。
- 标签送料盒有NPOD系列（有印字功能）和AMP系列（无印字功能）两种型号。

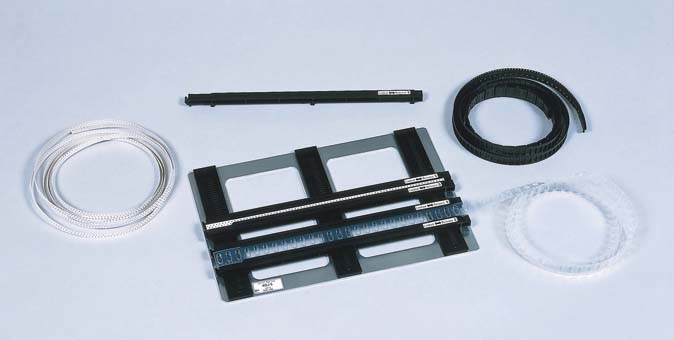

生产技术关联产品 载带托盘
- 电子配件可小批量实装。
- 对应载带，电子元件承载带的小批量试做，小批量生产的托盘。
- 对应各种宽度的载带，电子元件承载带，内置单触式调整宽度的机构。
| 型号 | NCAJ-SP |
| 外形尺寸 | 230W×335L×20ｔ（ｍｍ） |
| 载带导轨 | 5条 |
| 电子配件高度 | 最大10mm |
| 选购项 | 平行针 |
装卸式 GMP 标签剥离模块
对于各种大小的标签
，可以简单地调节！

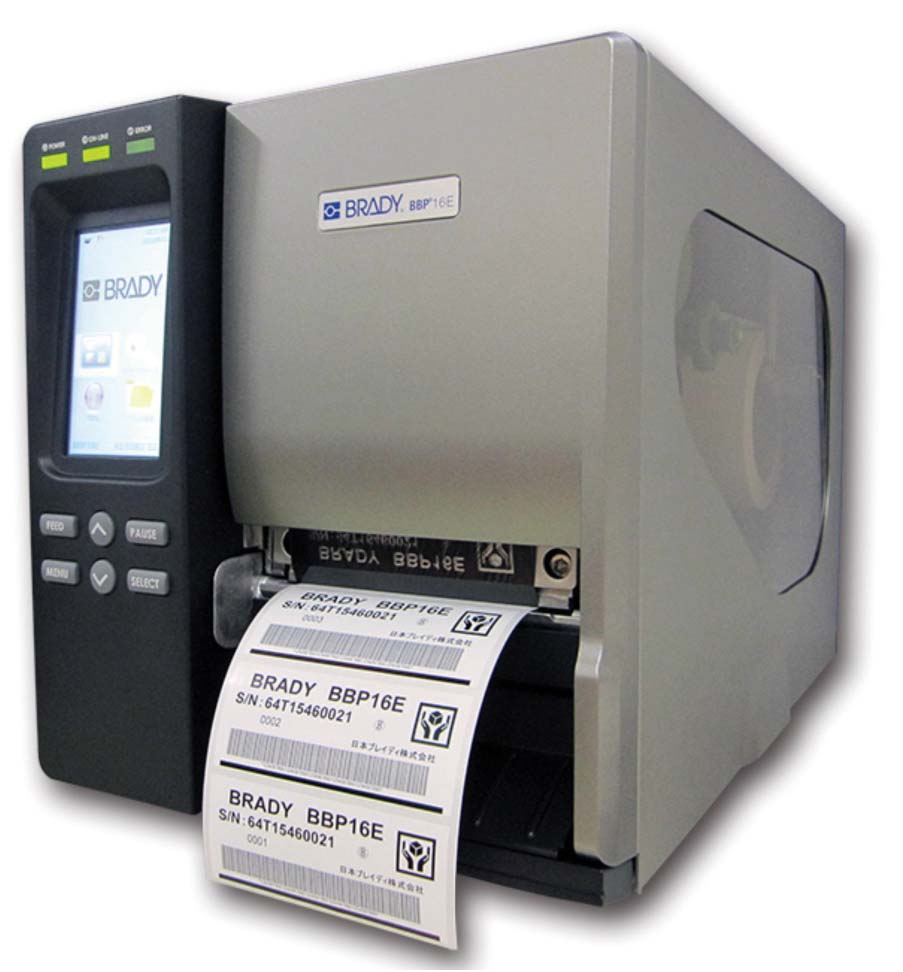

高功能打印机-BBP16E
- 由于装载了600dpi打印头，可打印高精细印字
- 标签的最小高度为4mm以上
- 标签处理软件可对应CODESOFT
- 能方便简单地生成QR代码等2维码
- 附有支持Windows Vista，7，8，8.1，10的打印机驱动程序
主要规格
| 型号 | BBP16E | BBP16E （附带裁纸刀） | BBP16E （附带剥离器） | |
| 印字分辨率 | 600dpi | 600dpi | 600dpi | |
| 打印头宽度 | 104mm | 104mm | 104mm | |
| 最大衬纸宽度（狭幅规格） | 15～90mm | 15～90mm | 15～90mm | |
| 最大衬纸宽度（宽幅规格） | 25.4～113mm | 25.4～113mm | 25.4～113mm | |
| 标签长度 | 4～2,540mm | 18～1,016mm | 25.4～152.4mm | |
| 标签间间隙高度 | 最小2mm | 最小2mm | 最小2mm | |
